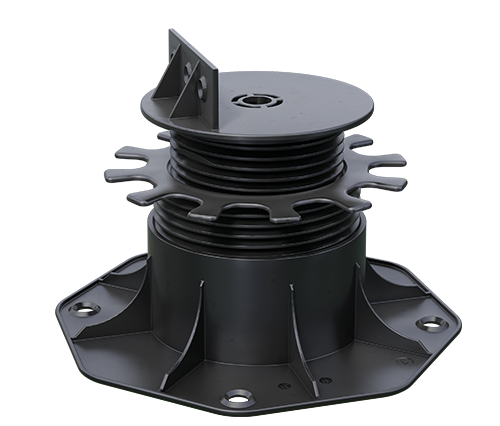

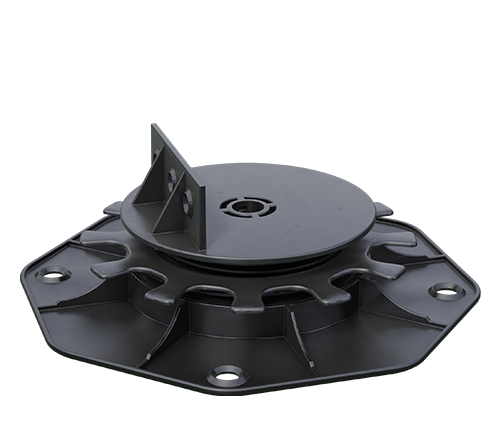

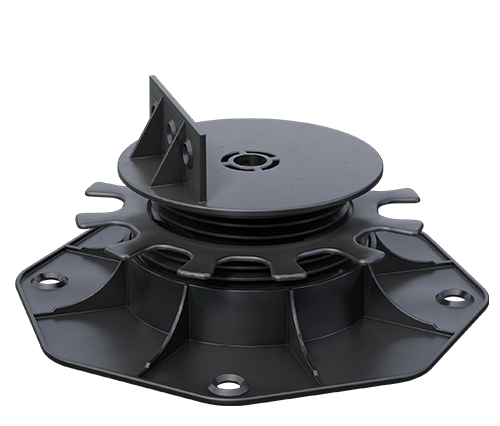

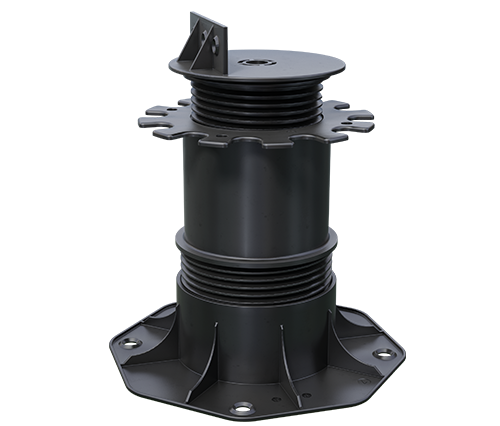

Terrassenlager Standard
Für den Ausgleich von 25 – 225 mm
Beim Bau einer Terrasse ist das Errichten der Unterkonstruktion sehr zeitintensiv, vor allem wenn geeignete Aufstellflächen für Terrassenlager (wie z.B. Betonplatten) aufwendig ausgerichtet werden müssen. Dieses Problem löst nun die neue Terrassenlager-Generation, indem sie durch ihren beweglichen Kopf ein Gefälle dieser Flächen bis zu 8 % ausgleichen kann.
Durch den Standard-Aufsatz bietet das Terrassenlager eine Auflagefläche für jedes Unterkonstruktionsprofil. Das Anschrauben der Unterkonstruktion am seitlichen Steg gibt einen sicheren Halt und ermöglicht, mithilfe des Doppelgewindes, eine komfortable Höhenver- stellung des gesamten Aufbaus.
Material: Hartkunststoff, Polypropylen
Höhenverstellbarkeit:
25-40 mm, 35 – 70 mm, 65-155 mm & 145-225 mm

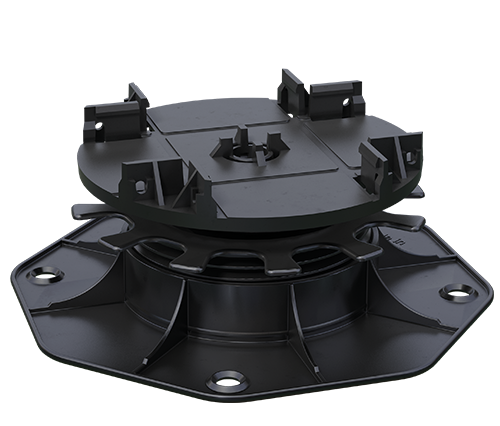

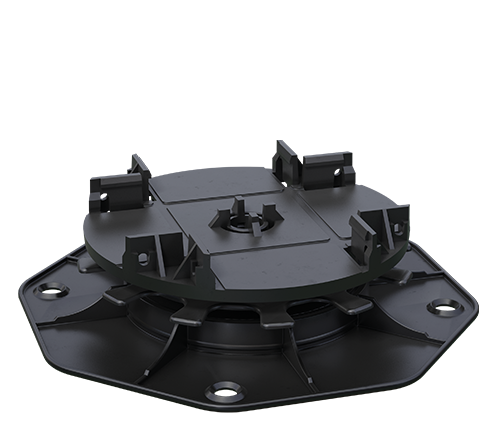

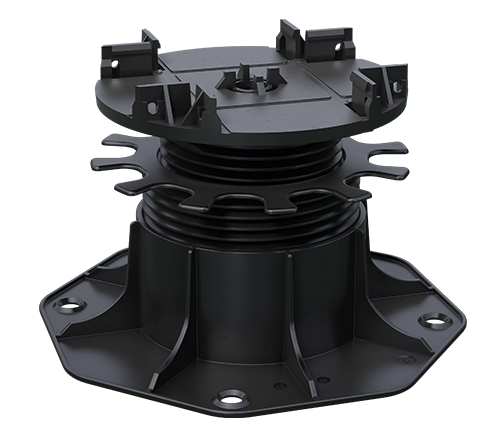

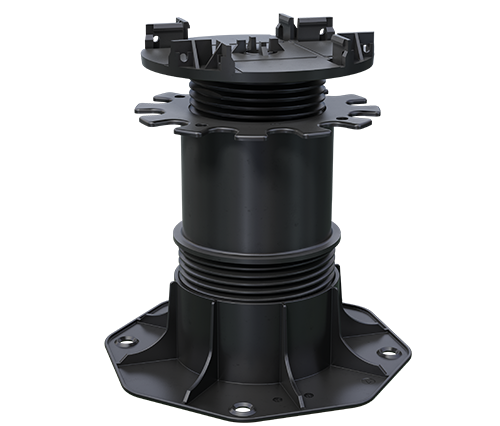

Terrassenlager Clip
Für den Ausgleich von 25 – 225 mm
Wie Modell Standard, jedoch mit CLIP Aufsatz.
Mit dem speziellen CLIP-Aufsatz können alle Isostep-CLIP-Schienen durch einfaches Aufklicken mit dem Terrassenlager schnell und schraubenlos verbunden werden. Die CLIP-Komponenten erzielen durch diese Kombination einen einfachen und noch schnelleren Aufbau der gesamten Unterkonstruktion.
Bei fachgerechter Anwendung bzw. Bauausführung gemäß den allgemein anerkannten Fachregeln des Deutschen Zimmererhandwerks gewährleisten wir die Funktionsfähigkeit und die Frostsicherheit der von uns gelieferten Terrassenlager bis zu Temperaturen von -30° C
Pro m² werden ca. 3,5 – 5 Terrassenlager benötigt (ist abhängig von der Art und Dimensionierung der Unterkonstruktion und der Dielen).
Material: Hartkunststoff, Polypropylen
Höhenverstellbarkeit:
25-40 mm, 35 – 70 mm, 65-155 mm & 145-225 mm
Vorteile
- Der nach allen Seiten bewegliche Aufsatz gleicht Gefälle des Untergrundes bis zu 8 % aus
- Das Doppelgewinde ermöglicht durch einfaches Rechts-/ Linksdrehen eine stufenlose und millimetergenaue Höhenverstellung
- Im CLIP-System kann die Unterkonstruktion durch einfaches Aufklicken nahezu schraubenlos montiert werden
- Bei den Stellfüßen sind alle Bauteile miteinander verbunden sowie arretiert und somit gegen unbeabsichtigtes Herausdrehen gesichert
- Die Terracon®-Lager haben sich seit Jahren in der Praxis bestens bewährt. Sie sind eine qualitativ hochwertige Produktserie für den professionellen, sicheren und zeitsparenden Aufbau einer Terrasse.
Varianten Terrassenlager Standard
Varianten Terrassenlager CLIP
Höhenadapter für Terrassenlager
Der Adapter ist mit allen Standard-, CLIP- und Fugenkreuz-Terrassenlagern verschraubar und verschafft so jedem Verstellfuß eine zusätzliche Verstellhöhe von 80 mm.
Vorteile:
- mit einander verschraubbar
- einfache Handhabung
Technische Daten
Material: Hartkunststoff, Polypropylen
Terrassenlager-Flex / Flex-CLIP
Speziell für den Einsatz in Bodeneinschlaghülsen (91 x 91 mm)
Terrassenlager – Flex sind mit einer speziellen Aufnahme für Bodenhülsen 91×91 mm ausgestattet. Durch den flexible Kopf und den beweglichen Drehteller können sowohl die Höhe als auch die horizontalen Abweichungen ausgeglichen werden.
Erhältlich als Terrassenlager-Flex und Terrassenlager-Flex-CLIP.
Technische Daten
Verstellbarkeit Höhe: 42 – 87 mm
Verstellbarkeit zur Seite: Jeweils 20 mm nach links und rechts von der Mitte
Maximale Neigung: 5 % nach jeder Seite (entspricht ca. 8 cm auf 1 Meter)
Wir empfehlen: Nach dem Einschlagen der Bodeneinschlaghülse sollte der Abstand zwischen Kopf und Erdreich 4 cm betragen. Bei einem zu weichen Erdreich sollte das Loch für die Bodeneinschlaghülse mit einem Erdbohrer vorgebohrt und vor dem Einsetzen mit Beton ausgegossen werden. So ist eine höhere Stabilität gewährleistet.
Vorteile
|
BIG Isostep Schiene
Abstand zwischen zwei Auflagepunkten: bis 1100 mm
Die Isostep-CLIP-Schienen aus pulverbeschichtetem Aluminium sorgen für eine dauerhafte, stabile und fachgerechte Konstruktion des Terrassendecks. Durch die enormen Spannweiten der Schienen müssen weniger Auflagepunkte bei der Vorbereitung des Untergrundes berücksichtigt werden. Um den Aufbau der gesamten Unterkonstruktion so einfach und zeitsparend wie möglich durchzuführen, sind alle Schienen mit seitlichen Rastnasen für das einfache Aufklicken auf Terrassenlager- CLIP ausgestattet. Außerdem verfügen die Schienen über eine spezielle Aufnahme für die Unterlegung mit Terracon®-Isopads 60×90 mm.
Material: Aluminium
Oberfläche: pulverbeschichtet, schwarz RAL 9005,
beständig gegen Gerbsäure
Abmessung: 64x45x4000 mm (68 mm incl. Rastnasen)
TWIXT Isostep Schiene
Abstand zwischen zwei Auflagepunkten: bis 800 mm
Die Isostep-CLIP-Schienen aus pulverbeschichtetem Aluminium sorgen für eine dauerhafte, stabile und fachgerechte Konstruktion des Terrassendecks. Durch die enormen Spannweiten der Schienen müssen weniger Auflagepunkte bei der Vorbereitung des Untergrundes berücksichtigt werden. Um den Aufbau der gesamten Unterkonstruktion so einfach und zeitsparend wie möglich durchzuführen, sind alle Schienen mit seitlichen Rastnasen für das einfache Aufklicken auf Terrassenlager- CLIP ausgestattet. Außerdem verfügen die Schienen über eine spezielle Aufnahme für die Unterlegung mit Terracon®-Isopads 60×90 mm
Material: Aluminium
Oberfläche: pulverbeschichtet, schwarz RAL 9005,
beständig gegen Gerbsäure
Abmessungen: 64x30x4000 mm (68 mm inkl. Rastnasen)
Vorteile
- wenig Auflagepunkte der Unterkonstruktion durch große Spannweite
- durch passende Verbinder endlos und verschnittoptimiert verlängerbar
- spezielle Aufnahme für Isopats
- CLIP-System: einfaches Aufklicken statt aufwendigem Verschrauben
ALU UK 30x50
Abstand zwischen zwei Auflagepunkten bis 700 mm
Eine preiswerte und schlichte Aluminium – Schiene als dauerhafte Lösung für die Unterkonstruktion des Terrassenbodens. Das 50x30mm Profil ist schwarz pulverbeschichtet erhätlich.
Material: Aluminium
Abmessung: 50x30x3000 mm
Vorteile
|
Verbinder für Isostep-CLIP-Schienen
Für jede Isostep-Clip Schiene der passenden Verbinder. Ohne die Belastbarkeit zu beeinträchtigen, kann durch einfaches Einstecken in die Schiene die Unterkonstruktion verschnittoptimiert endlos verlängert werden. Die Eckverbinder sind optimal geeignet für einen Unterbau-Rahmen, wenn die Fixierung der Unterkonstruktion am Boden bauseits nicht möglich ist.
Technische Daten
Material: Aluminium
Abmessung: 18 x 59 x 196 mm (TWIXT) / 32 x 58 x 196 mm (BIG) / Länge: 196 mm (Isostep-H))
Vorteile
- verschnittoptimierte Montage der Unterkonstruktion
- keine zusätzliche Unterlegung beim Längsstoß der Schiene
- einfache und schnelle Erstellung einer Rahmenkonstruktion
Eckverbinder für Isostep-CLIP-Schienen
Für den Ausgleich von 25 – 225 mm
Für jede Isostep-Clip Schiene der passenden Verbinder. Ohne die Belastbarkeit zu beeinträchtigen, kann durch einfaches Einstecken in die Schiene die Unterkonstruktion verschnittoptimiert endlos verlängert werden. Die Eckverbinder sind optimal geeignet für einen Unterbau-Rahmen, wenn die Fixierung der Unterkonstruktion am Boden bauseits nicht möglich ist.
Technische Daten
Material: Aluminium
Abmessung: 18 x 59 mm, Schenkellänge: 180 mm (TWIXT) / 32 x 58 mm, Schenkellänge: 180 mm (BIG)
Vorteile
- verschnittoptimierte Montage der Unterkonstruktion
- keine zusätzliche Unterlegung beim Längsstoß der Schiene
- einfache und schnelle Erstellung einer Rahmenkonstruktion
Isopad
Die speziellen dampfdiffusionsfähigen Gummigranulat-Pads sorgen für eine lange Lebensdauer des Terrassenbodens. Bei einer punktuellen Unterlegung der Unterkonstruktion entsteht kein direkter Kontakt zum Untergrund, das Wasser kann barrierefrei ablaufen und der Trittschall wird gedämpft. Ideal auch zum Ausgleich kleiner Unebenheiten.
Technische Daten
Material: PUR-gebundene Gummigranulatmatte XennoX®, das atmungsaktive Gummigranulat (d.h. die Feuchtigkeit kann an der Unterkonstruktion abtrocknen)
Abmessungen:
3 x 60 x 90 mm,
8 x 60 x 90 mm,
20 x 60 x 90 mm (ideal für TWIXT-/BIG-Isostep und Isostep-H-Schienen),
8 x 192 x 192 mm
Vorteile:
|
